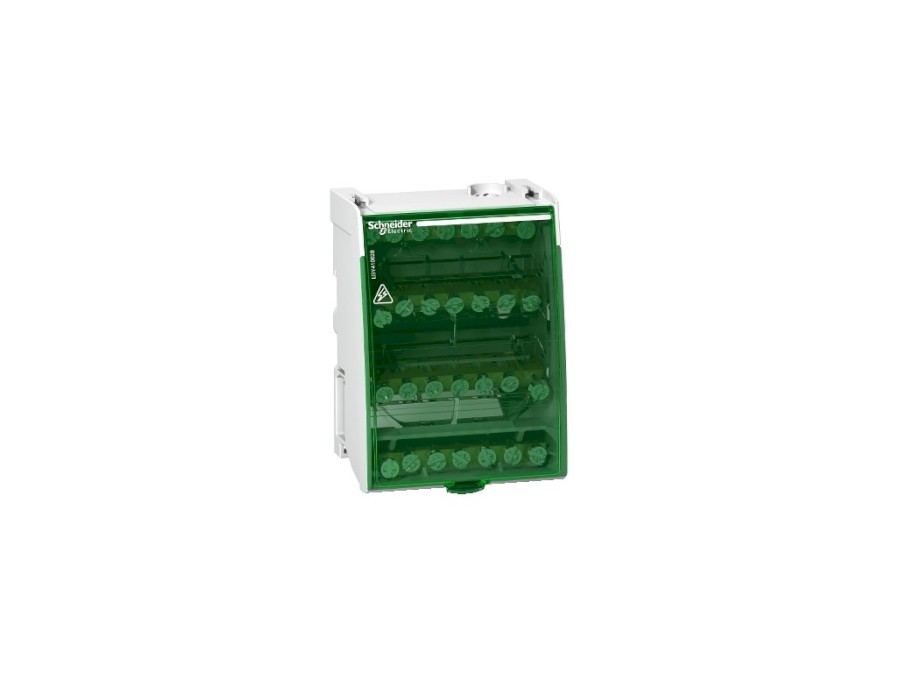

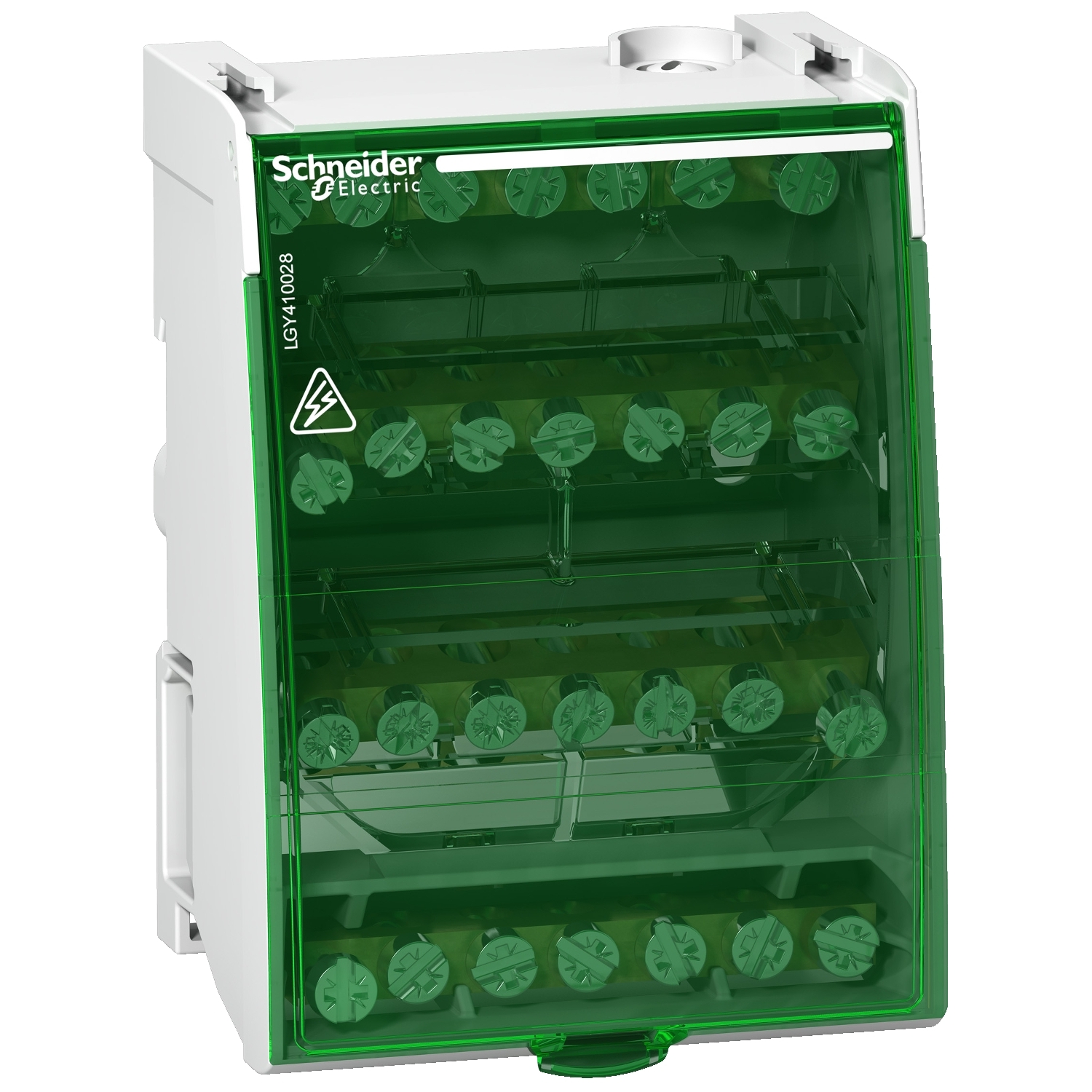

Tento šroubový distribuční blok Linergy DSy lze instalovat na standardní DIN lištu nebo na montážní desku. Je určen pro 4P instalace. počet pólů je 4. Celková kapacita připojení je 28 otvorů (4x7). Jmenovitý provozní proud Ie je 100 A. Krátkodobý výdržný proud Ipk/60ms je 14 kÂ, Ipk/-ms je 24 kÂ. Jmenovitý krátkodobý výdržný proud Icw podle IEC/EN 60947-7-1 je 3 kA ms/1 s. Šířka v roztečí 9 mm je 8. Kapacita svorky je 2x7,5mm průměr 5x5,5mm. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní napětí Ue je 230 VAC (Ph/N), 440 VAC (Ph/Ph). Provozní frekvence je 50 Hz nebo 60 Hz. Stupeň znečištění je 3. Kategorie přepětí je III. Podle normy IEC/EN 60947-1 je dielektrická odolnost 2500VAC. Rozměry jsou (V) 100 mm x (Š) 71 mm x (H) 50,5 mm. Hmotnost je 210 g. Provozní teplota je -25 °C až + 55 °C. Vyhovuje normám IEC/EN 60947-7-1 a IEC/ENE 61439-1 a 2.
