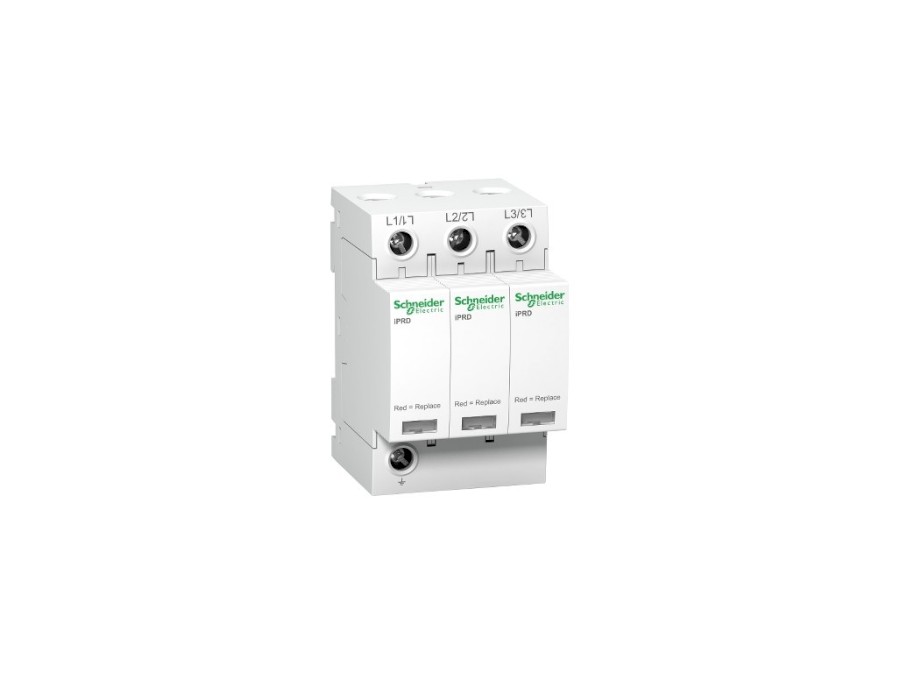

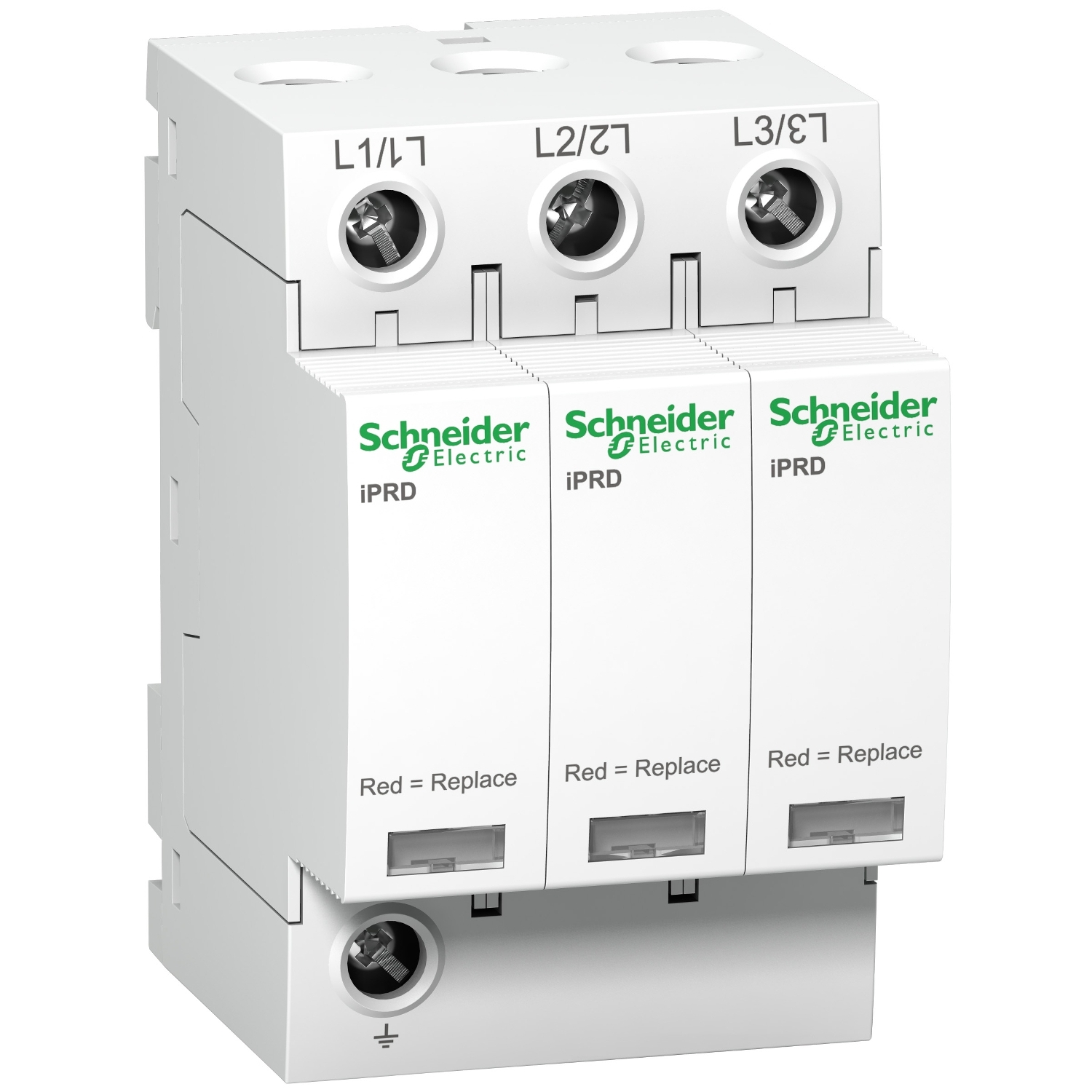

Svodič iPRD20 350V 3P

iPRD20 modulární svodič přepětí - 3P + N - 350V

DPH:	21%
Kód 1:	SE120272
Kód 2:	A9L20300
EAN:	3606480506475
Značka:	SCHNEIDER EL.

Základní cena	3 036,25 Kč
Vaše cena bez DPH	2 823,71 Kč

Není skladem (0 ks)

Tento přepěťový chránič iPRD20 chrání 3P instalace. Umožňuje rychlou výměnu poškozených kazet. Toto zařízení typu 2 se doporučuje pro střední úroveň rizika a vstupní panel. Lze jej převrátit, aby bylo možné procházet vodičem a nulovým/zemským kabelem buď shora, nebo spodní stranou. Přidružená vypínací schopnost Isc může přejít až na 50 kA. Tento uzemňovací systém Acti9 iPRD20 je kompatibilní se systémy uzemnění TTN a TN-S. Uc maximální trvalé provozní napětí v běžném režimu je 260V AC mezi N a E a 350V AC mezi fází a zemí. Uc maximální trvalé provozní napětí v rozdílovém režimu (mezi fází a nulovým) je 350 V AC. Úroveň ochrany UPS v rozdílovém režimu (mezi fází a nulovým vodičem) je 1,1 kV. Úroveň ochrany nahoru v běžném režimu (mezi nulovým a zemní) je 1,4 kV. Provozní napětí Ue je 230 VAC +/- 10 %. Barva produktu je bílá (RAL9003).Rozměry jsou (Š) 54mm x (V) 85mm x (H) 69mm. Hmotnost je 317 g. Stupeň ochrany je IP20 A IP40 V MODULÁRNÍ SKŘÍNI. Provozní teplota je -25 °C až 60 °C. Skladovací teplota je -40 °C až 85 °C. Tento produkt je v souladu s normami IEC 61643-11 a IEC 61643-11.

Hlavní parametry

Způsob montáže	Způsob montáže DIN lišta 35 mm
S komunikačním kontaktem	S komunikačním kontaktem NE
Signalizace na přístroji	Signalizace na přístroji Optické
Ochranná hladina L-N	Ochranná hladina L-N 1,1 kV
Ochranná hladina N-PE	Ochranná hladina N-PE 1,4 kV
Ochranná úroveň	Ochranná úroveň 1,4 kV
Max. průřez pružného vodiče (jemné lanko)	Max. průřez pružného vodiče (jemné lanko) 16 mm2
Max. průřez tuhého (jedno/vícedrátového) vodiče	Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Maximální trvalé napětí AC	Maximální trvalé napětí AC 350 V
Integrovaná předřazená pojistka	Integrovaná předřazená pojistka NE
Jmenovité napětí AC	Jmenovité napětí AC 400 V
Jmenovitý svodový rázový proud (8/20)	Jmenovitý svodový rázový proud (8/20) 5 kA
Krytí (IP)	Krytí (IP) IP20

Další parametry

Bez unikajícího proudu	Bez unikajícího proudu NE
Čárový kód	Čárový kód 3606480506475
Integrovaná ochrana proti zkratu	Integrovaná ochrana proti zkratu NE
Kód firmy výrobce	Kód firmy výrobce Schneider Electric
Kód zboží dodavatele	Kód zboží dodavatele A9L20300
Kód zboží výrobce	Kód zboží výrobce A9L20300
Konfigurace systému DC	Konfigurace systému DC NE
Konfigurace systému IT	Konfigurace systému IT NE
Konfigurace systému jiné	Konfigurace systému jiné NE
Konfigurace systému TN	Konfigurace systému TN NE
Konfigurace systému TN-C	Konfigurace systému TN-C ANO
Konfigurace systému TN-C-S	Konfigurace systému TN-C-S NE
Konfigurace systému TN-S	Konfigurace systému TN-S NE
Konfigurace systému TT	Konfigurace systému TT NE
Max. nadproudová ochrana, paralelní připojení (pojistka)	Max. nadproudová ochrana, paralelní připojení (pojistka) 40 A
Max. nadproudová ochrana, sériové zapojení (pojistka)	Max. nadproudová ochrana, sériové zapojení (pojistka) 80 A
Maximální vybíjecí proud (8/20)	Maximální vybíjecí proud (8/20) 20 kA
Počet vodičů (bez uzemnění)	Počet vodičů (bez uzemnění) 3
Typové označení	Typové označení A9L20300
Zkratová vypínací schopnost (Isccr)	Zkratová vypínací schopnost (Isccr) 50 kA
Zkušební třída typ 2	Zkušební třída typ 2 ANO
