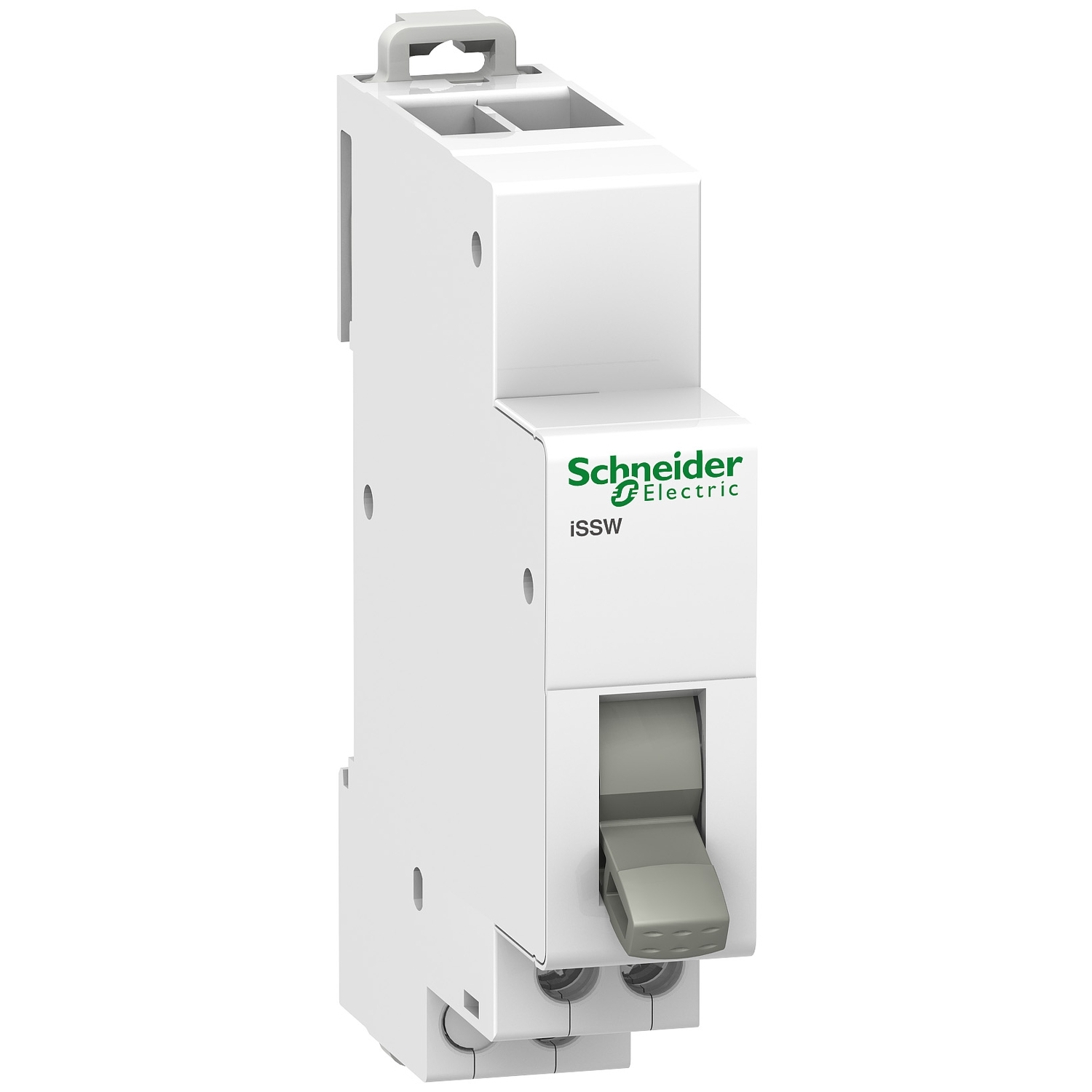

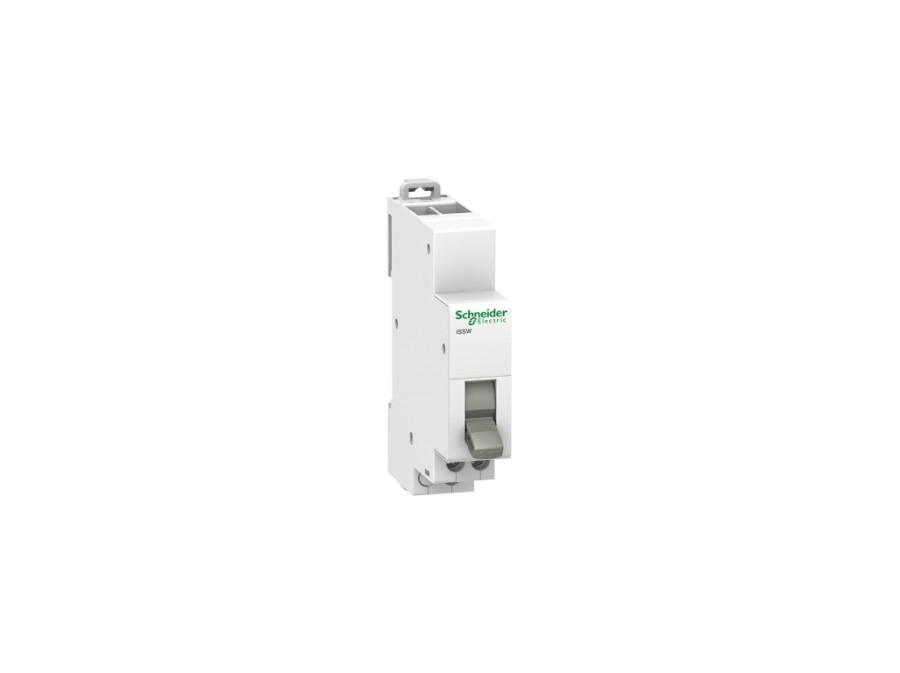

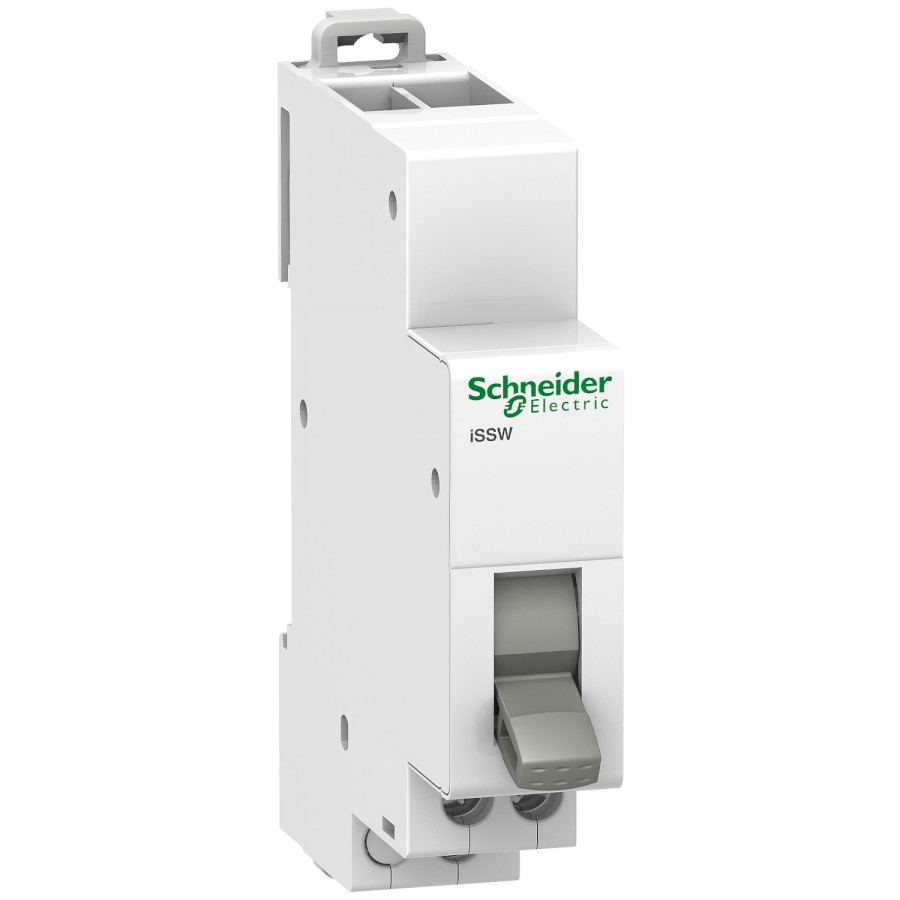

Přepínač 20A, 1ZAP/1VYP, 230V ISSW

Tento vypínač Acti 9 iSSW je lineární spínač používaný pro ruční ovládání elektrických obvodů. Spínač polohy je 2Z+1V. Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 250 VAC. Jmenovitý pracovní proud Ie je 20 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm² až 2 x 2,5 mm². Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm² max. do 2 x 2,5 mm². Počet otevřených a zavřených cyklů (O-C) je 30000. Výdrž je 30000 operací s AC2 proudovou kategorií pod cos phi=0.8. Šířka v 9mm rozteč je 2. Rozměry jsou (Š) 18 mm x (V) 82 mm x H) 75 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -20 °C do +50 °C. Skladovací teplota je od -40 °C do +70 °C. Vyhovuje normám IEC 60669-1 a IEC 60947-5-1.
