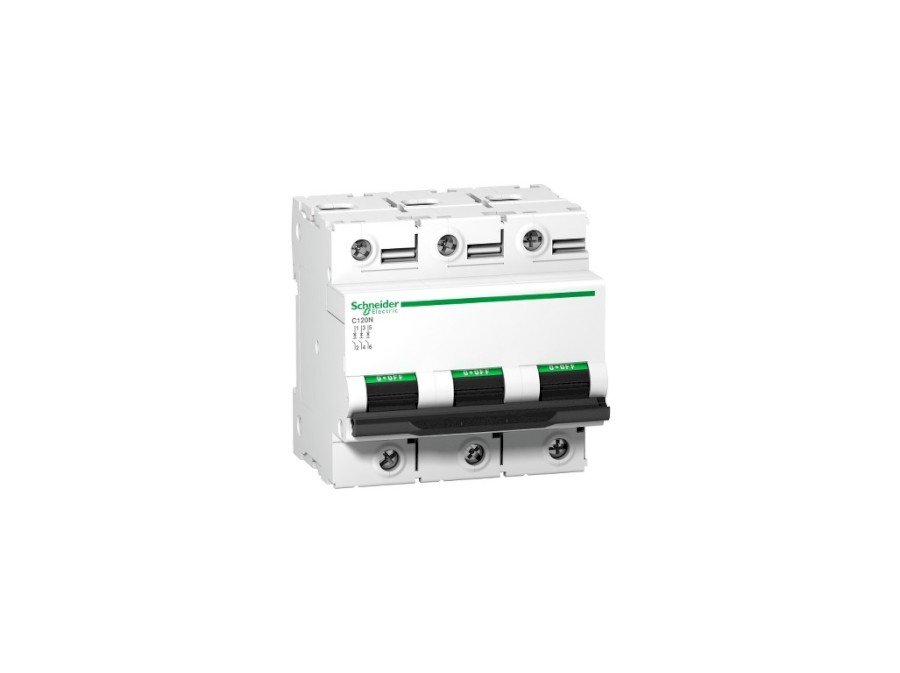

Jistič 100B/3 A9N18350 C120N

Acti 9 C120N je nízkonapěťový multistandard jistič. Jedná se o 3P jistič s 3 chráněnými póly, 100A jmenovitým proudem a vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 10000 A při 230 V stř. na 400 V AC dle normy EN/IEC 60898-1 a 10000 A při 230 V dle normy EN/IEC 60898-1. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a přetížení, řízení a izolaci. Přítomnost zelených proužků se fyzicky otevírá a umožňuje bezpečnou práci v přiřazeném obvodu. Má dobrou odolnost proti přepětí. Produkt je navržen tak, aby nabízel vysokou úroveň průmyslového výkonu Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 230 VAC až 400 VAC, 380 VAC až 415 VAC nebo 44 0 VAC. Jmenovité izolační napětí Ui je 500 V stř. Frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 81 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,615 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -25 až 70 °C. Skladovací teplota je -40 °C až 85 °C.
