                  Pojistka 125A PN2 gG nožová

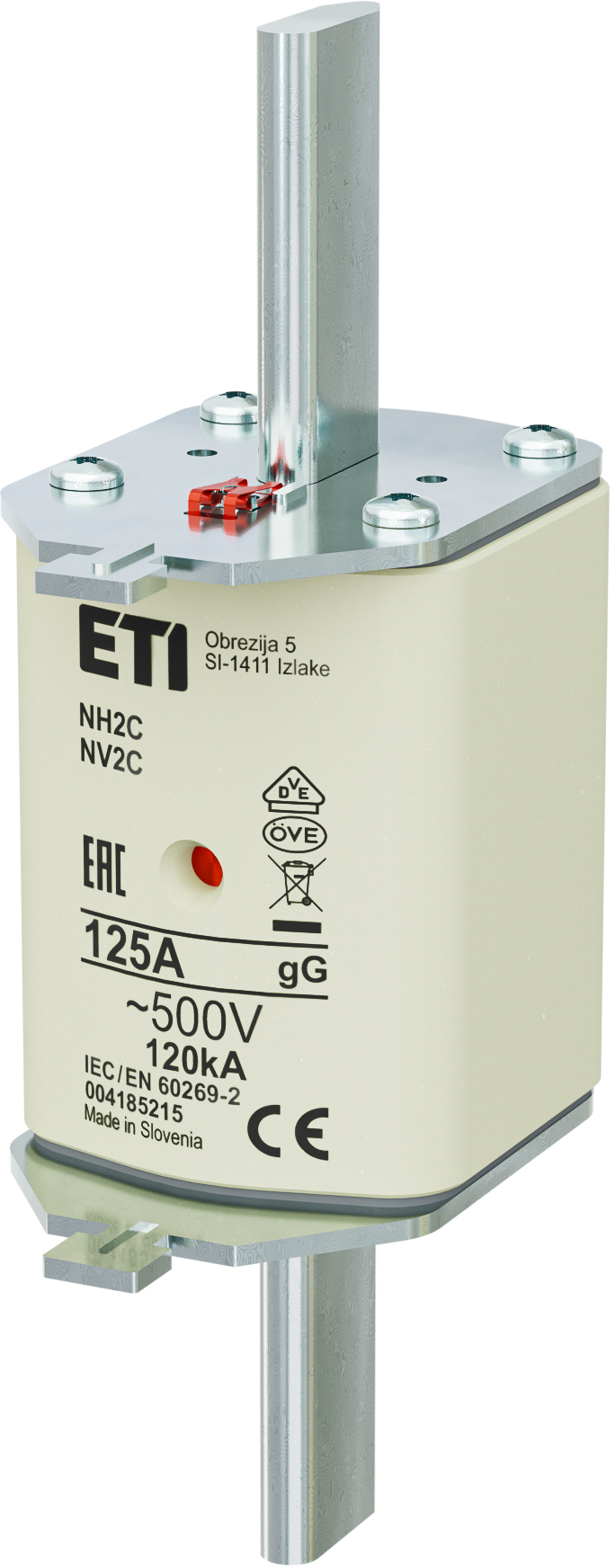

                  Pojistka 125A PN2 gG nožová

                  Fuse link, NH2C gG 125A/500V

                  DPH:21%
                  Kód 1:LET02402
                  Kód 2:004185215
                  EAN:
                  3838895325987
                  3838895354680
                  8430399002026
                  Značka:ETI
                  Základní cena178,57  Kč
                  Vaše cena bez DPH166,07  Kč
                  Skladem (15 ks)

                  Stavy skladů poboček

                  Bi Esse, pobočka Plzeň, Koterovská 192 (15 ks)
                  Skladem
                  Bi Esse, pobočka Karlovy Vary, Sportovní 17a (0 ks)
                  Není skladem
                  Bi Esse, pobočka Rokycany, Dolní příkopy 1087 (0 ks)
                  Není skladem
                  Bi Esse, pobočka Klatovy, 5.května 690, 339 01 (0 ks)
                  Není skladem
                  Bi Esse, pobočka Strakonice, Volyňská 446 (0 ks)
                  Není skladem
                  ks
                  Fuse link, NH2C gG 125A/500V, Application For cable protection, Breaking capacity AC (kA) 120, Characteristics gG, Indicator Combination fuse status indicator, Operating joule integral (A2s) 186.500, Power dissipation (W) 9,5, Prearcing joule integral (A2s) 34.000, Rated AC voltage (V) 500, Rated current (A) 125, Rated DC voltage (V) 250, Size NH2C, Standards IEC 60269-1, IEC 60269-2, Type NH

                  Hlavní parametry

                  Dimenzovaná spínací schopnost
                  Dimenzovaná spínací schopnost
                  120 kA
                  Dimenzované napětí
                  Dimenzované napětí
                  500 V
                  Dimenzovaný proud
                  Dimenzovaný proud
                  125 A
                  Druh napětí
                  Druh napětí
                  AC

                  Další parametry

                  Třída provozu
                  Třída provozu
                  gL/gG (ochrana vedení v plném rozsahu/ochrana přístrojů v plném rozsahu)
                  Typ ukazatele
                  Typ ukazatele
                  Combination fuse status indicator

                  Rozměry

                  Konstrukční velikost
                  Konstrukční velikost
                  NH2C
