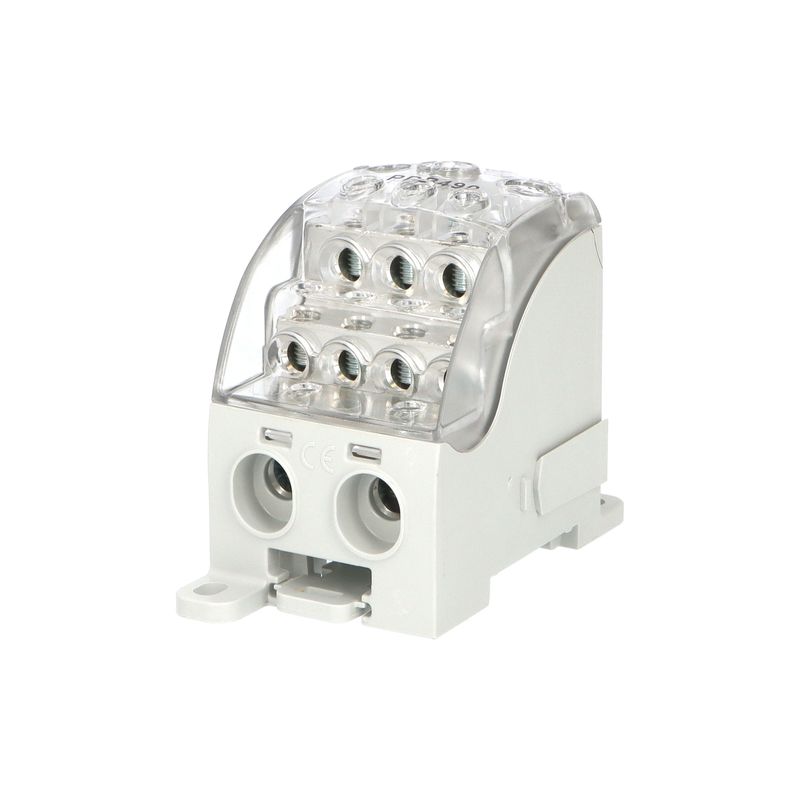

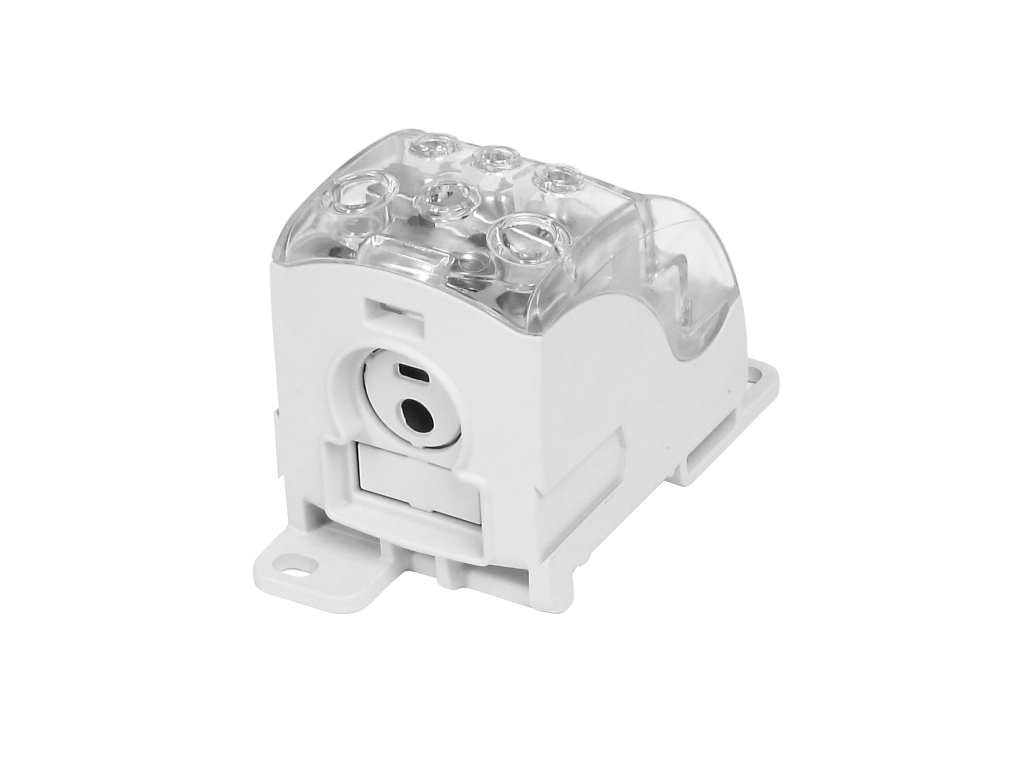

Svorka PDB 490 (PVB 400) 1pol. šedá blok

Blok pro rozdělení fází PDB 490 (dříve značeno PVB 400), 1pólový, pro CU vodiče, jmenovitý proud 490A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2 a 24x10mm plochý vodič, výstup 2x35mm2, 3x25mm2, 4x16mm2

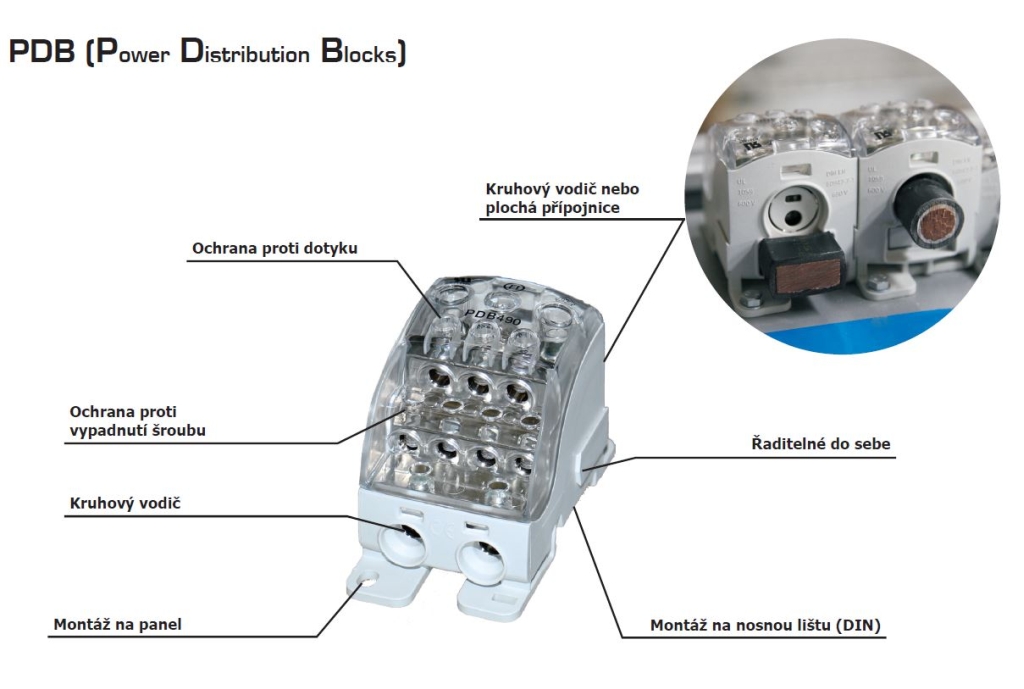

PDB (Power Distribution Blocks).

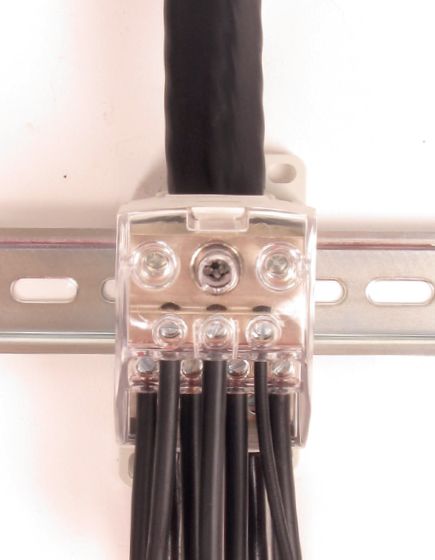

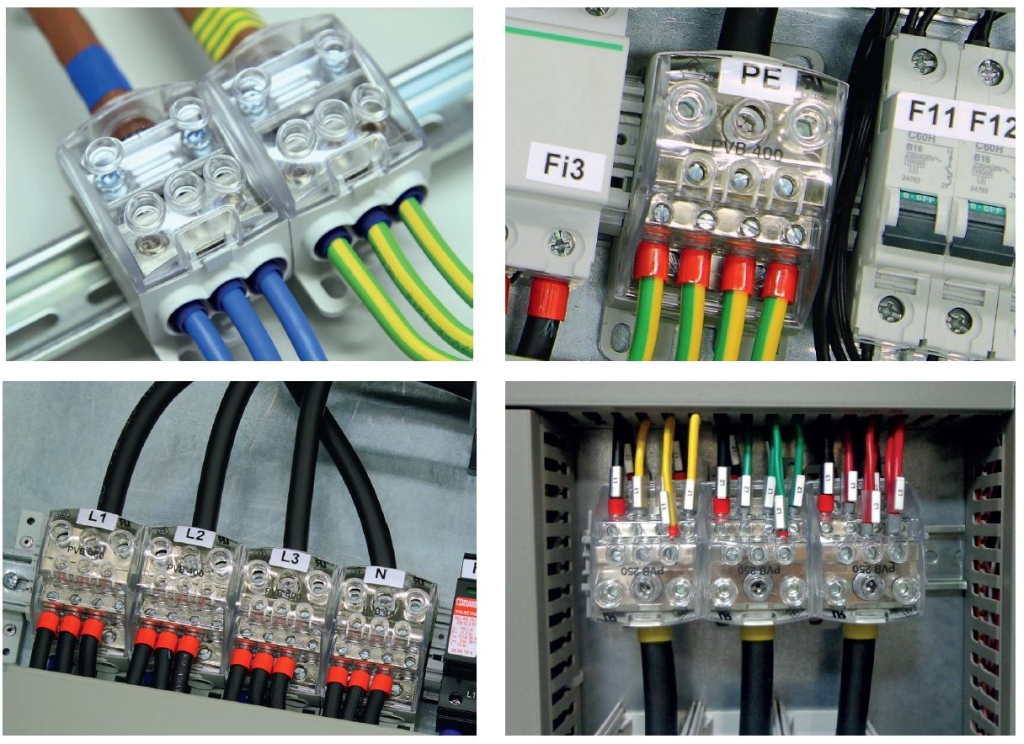

Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.

Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC / 1500 V DC
• řaditelné vedle sebe
